Запорный вентиль с сильфонным уплотнением во Владивостоке
Запорные вентили с сильфонным уплотнителем используются в нефтехимической отрасли, газодобывающей отрасли, пищевой и перерабатывающей промышленности, в медицинской и фармацевтической отрасли, в топливно-энергетической сфере, на металлургическом и литейном производстве. Свяжитесь с нашими специалистами, чтобы подобрать подходящий вам вариант оплаты и доставки!
Описание
Запорный вентиль с сильфонным уплотнением – разновидность запорно-регулирующей арматуры.
Технические характеристики

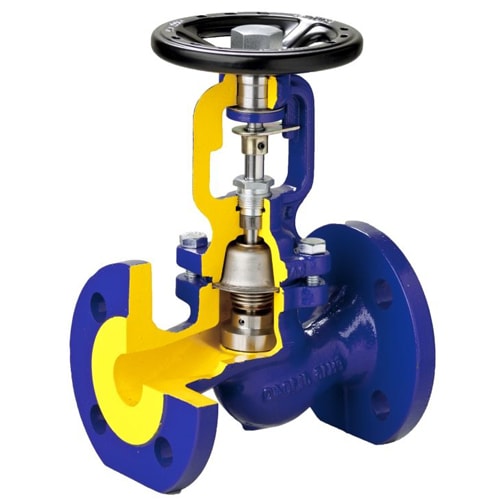

Запорный вентиль с сильфонным уплотнением отличается наличием специального сильфонного узла. Базовая деталь –сильфон. Сильфон представляет из себя гофру, которая может растягиваться и сжиматься. Сильфон может изменять свою форму, обладает высокой гибкостью. Верхняя часть гофры соединяется с корпусом вентиля, а нижняя – с запорным элементом. Такой способ соединения деталей обеспечивает максимальную герметичность корпуса и исключает протечки. Клапан сильфонного типа позволяет полностью перекрывать сковзной проход. Запорные сильфонные вентили используются для транспортировки газа, воды, пара, агрессивных веществ, нефти и нефтепродуктов, газообразных смесей. Детали корпуса и запорного элемента производятся из углеродистых или нержавеющих сталей. Отличаются прочностью, коррозионной устойчивостью, прочностью. Корпус выдерживает рабочее давление среды до 16Мпа. Различаются по типу климатического исполнения: У – для зон умеренного климата. Рабочие температуры: от -40с до +40С. Запорные сильфонные вентили –клапаны отличаются высокой степенью герметичности, простотой конструкции, малыми габаритными размерами, простотой в обслуживании и ремонтых работах.
Принцип действия
Запорный сильфонный вентиль состоит из корпуса, крышки и сильфона. Маховик при помощи крутящего момента приводит в действие запорный элемент. Вращательное движение маховика преобразуется в линейное перемещение штока. Шток управляет движением запорного элемента (золотника). Движение золотника: возвратно-поступательное (вверх-вниз). Благодаря гибкости и возможности растяжения гофры (сильфона) осуществляется линейное перемещение штока внутри сильфонного узла, что полностью исключает выход рабочей среды за пределы рабочей камеры. Изоляция гофрой позволяет исключить контакт рабочих деталей с агрессивной средой, что увеличивает срок службы изделия. Различаются по типу управления: ручное, автоматическое, редукторное.
Сортамент
Запорные сильфонные вентили-клапаны различаются по типу подсоединения к трубопроводу:
Цапковые сильфонные клапаны. Является надежным типом соединения благодаря наличию дополнительного буртика на концевых отрезках соединительных патрубков. Используются под трубы малого диаметра. Относится к разъемному типу соединения (резьбовое соединение). Характеризуется простотой установки, легкостью в обслуживании, высоким уровнем герметичности. Тип соединения: резьба+бурт. Маркировка: 14нж17п, 14нж917п, 14с17п, 14с17п30-1. Тип исходного сырья: нержавеющая сталь, углеродистая сталь.
Фланцевые сильфонные клапаны. Тип соединения: фланцы, крепежные болты. Маркировка: 14с17ст, 14с17ст3, 14с917ст, 14нж17ст, 14нж17ст1, 14нж17ст10, 14нж17ст19, 14нж917ст, 15нж66нж, 15нж66п, 15нж66п4, 15с66нж. Тип исхдного сырья6 нержавеющая сталь, углеродистая сталь. Относится к разъемным типам соединения. Характеризуется универсальными свойствами в обслуживании и эксплуатации.
Штуцерные сильфонные клапаны. Используются под небольшой диаметр труб. Маркировка: 15с66п, 14нж19ст, 14нж19п. Диаметр сквозного отверстия: от 6 мм до 50 мм. Рассчитана на длительный срок эксплуатации. Особенность соединения: наличие наружной резьбы на входном и выходном патрубках.
Сильфонные клапаны под приварку. Тип соединения: неразъемный. Гарантирует полную герметичность и прочность сварного шва. Используются на путепроводах, транспортирующих особо опасные и агрессивные вещества, исключающие утечки. Используютсяна путепроводах большой протяженности.
